處理流程

1）車輛繼續向前走，當車頭到達【稱重設備】的車輛分離器時，治超系統發開始信號給V2設備，啟動【側面攝像頭】的錄像。

2）車輛繼續向前走，當車尾離開【稱重設備】的車輛分離器時，治超系統發結束信號給V2設備。

3）若從收到【開始信號】到收到【結束信號】之間，【稱重設備】上一直都有車（根據【稱重設備】給的稱上是否有車的信號進行判定），則扔掉這個【稱重信號】，否則轉到5）。

4）V2設備收到【稱重設備】給的結束信號，結束【側面攝像頭】的錄像，并生成側面組圖；同時控制【車尾攝像頭】抓拍一張尾部照片。

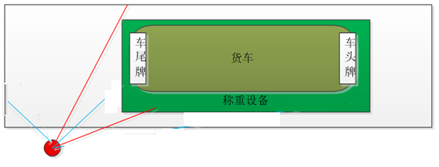

(大秤)示意圖2  車尾抓拍/側面抓拍/結束錄像

    5）V2設備將所有的結果數據(圖片和視頻)發送給【治超系統】。

    6）如果稱重設備為軸重秤，則過程類似，示意圖如下：

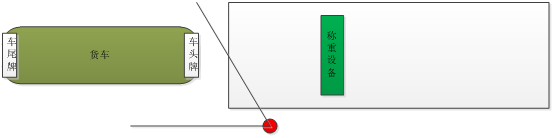

(軸重秤)示意圖1  車頭抓拍/開始錄像

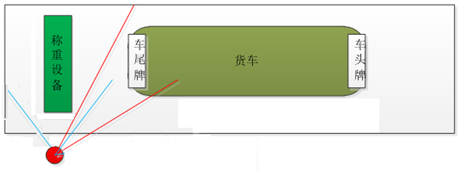

(軸重秤)示意圖2  車尾抓拍/側面抓拍/結束錄像
